产品概述：

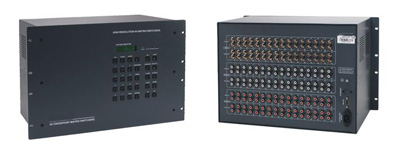

BD-AV3232音视频矩阵是一款将输入32路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的音视频矩阵切换器。支持32路音视频信号输入，32路音视频信号输出。接口采用RCA接口。具有独立的音频输入、输出端子。
产品特点：
●支持32路音视频信号输入，32路音视频信号输出
●视频接口为BNC接口，音频接口为RCA接口。
●支持快速切换操作。
●支持视频信号类型有：复合视频(信号)。
●300MHz(-3dB)，满载的高带宽。
●具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
●具有红外遥控功能和RS232通信功能。
●具有网络接口，可通过以太网控制。
●音频信号类型有：立体声。
●可机架安装的7U金属机箱。
●内置国际通用电源。
技术参数：
|
视频 |
|
|
增 益 |
0 dB |
|
带 宽 |
300MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
多通道对一通道串扰和 |
-50dB @10 MHz， -40dB @100 MHz |
|
微分相位I/0S |
<1.28度，3.58MHz |
|
微分增益误差 |
0.1%, 3.58-4.43MHz |
|
微分相位误差 |
0.1度, 3.58-4.43MHz |
|
最大传输延时 |
5nS(±1nS) |
|
信号制式 |
NTSC3.58，NTSC4.43，PAL，SECAM |
|
信号类型 |
复合视频（信号） |
|
视频输入 |
|
|
接 口 |
RCA母接口 |
|
回波锁相 |
0.3V—0.4Vp-p |
|
最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
阻 抗 |
75 Ω |
|
回波损耗 |
<-40dB@5MHz">-30dB@5MHz |
|
最大直流偏置误差 |
15mV |
|
视频输出 |
|
|
接 口 |
RCA母接口 |
|
最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
阻 抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
直流补偿 |
最大±5mV |
|
转换类型 |
垂直间隔 |
|
音频信号 |
|
|
输入/输出接口 |
RCA接口 |
|
增 益 |
0 dB |
|
频率响应 |
20 Hz ~ 20 kHz |
|
总谐波失真 噪声 |
0.03% @ 1 kHz （额定电压下） |
|
信噪比（S/N） |
>90dB |
|
立体声分离度 |
>80dB @ 1 kHz |
|
共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
信号类型 |
立体声或平衡接法 |
|
共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
阻 抗 |
输入：>10 kΩ，输出：50 Ω |
|
最大输入电平 |
+19.5dBu |
|
增益误差 |
±0.1dB |
|
最大输出电平 |
+19.5dBu |
|
控制种类 |
|
|
串行控制接口 |
RS-232, 9-针母 D型 接口 |
|
波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
|
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
|
以太网控制接口 |
RJ-45母接口（可选控制接口配件） |
|
以太网控制协议 |
TCP/IP |
|
以太网控制速率 |
自适应10M或100M,全双工或半双工 |
|
控制程序 |
《Switch2.0》 |
|
规格 |
|
|
电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
|
温 度 |
储存、使用温度: -20° ~ 70°C |
|
湿 度 |
储存、使用湿度:10% ~ 90%） |
|
机箱尺寸 |
485(L)X266(W)X303(H) mm |
|
产品重量 |
9.0kg |
|
平均故障间隔时间 |
30,000 小时 |
|
质 保 |
1年免费保修,终生维护 |
|
